lng储罐预冷主要步骤:

1、先用低温氮气预冷

(1)检查卸车软管完好状况,管内无雨水、垃圾等杂物。软管连接到槽车上,并检查连接是否牢固。

(2)将槽车压力升高,打开槽车气相阀门、卸车台卸液阀门V21及紧急切断阀ZS101,检查软管连接处有无泄漏。

(3) 打开储罐上部部进液阀V6(V7为常开阀门)向lng储罐内缓慢冲入低温氮气,待储罐压力上升至0.2MPa,关闭卸车台卸液阀门,储罐保冷15min后,打开储罐气相管路上手动放空阀V3、并打开V27(常开阀)、V29(常开阀)及V30,排空氮气。升降压反复进行。

(4)判断储罐内部温度,通过测满阀V12放出气体,用温度计测定,至预期值时,气体预冷工作完成。

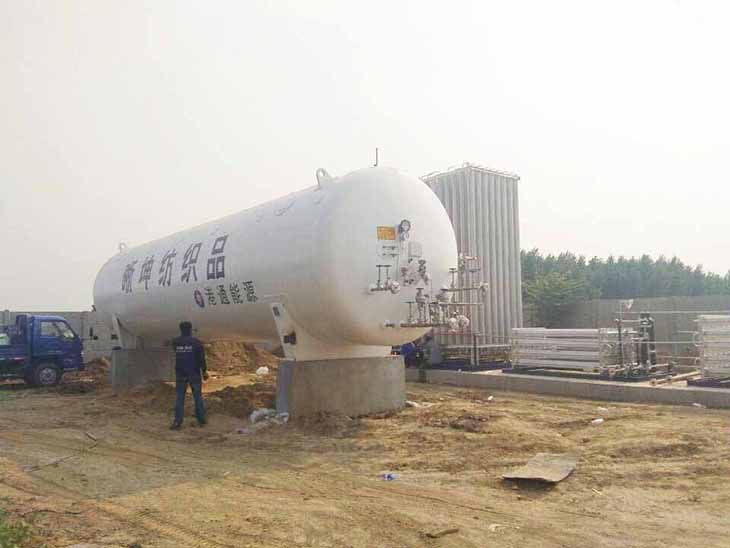

lng储罐

2、液氮预冷

 (1)将储罐压力放空至微正压,关闭下部进液阀V9(V8为常开阀门)。关闭液位计平衡阀,投用液位计。

 (2)缓慢打开槽车液相阀至较小开度,缓慢关小槽车气相阀,使液氮从储罐上部进液少量。控制卸车台阀门V21开度,轻微开启较小开度,使压力保持在0.3MPa。储罐压力升高至0.2 MPa~0.3MPa,要及时关闭卸车台阀门V21,打开储罐气相手动阀V3、放空泄压。反复进行此操作。

 (3)通过测满阀V12放出气体,测量温度达到一定温度,或液位计有液位指示,可慢慢打开LNG储罐下部进液阀V9(V8为常开阀门),上下同时进液。进液过程中要密切观察记录储罐压力,防止压力升高。压力升高要及时关闭下部进液阀V6。用手感觉储罐外体温度,确认储罐无问题。

 (4)储罐的液位计达到一定值时(2~4m3液氮),进液结束。

 (5)储液任务完成后,关闭槽车液相阀门,打开槽车气相阀门,向储罐吹扫卸液管线。

 (6)关闭槽车阀门及卸车台卸液阀门V21,卸下软管,注意轻拿轻放,人员要躲开。

 (7)关闭储罐气相手动放空阀V3、储罐下部进液阀V9。储罐上部进液阀V6,待卸车LNG管道恢复常温后再关闭。

 (8)利用储罐内的液氮对增压器(E103A/B)、空温式气化器(E102A/B)及其低温管道进行预冷。
