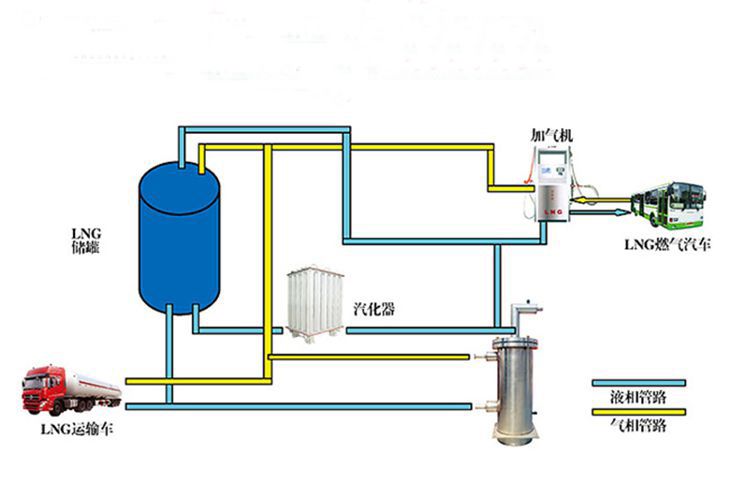

二级LNG加气站工艺流程主要包括有卸车流程、储罐增压、低温潜液泵预冷、加液流程和倒灌流程等。



卸车流程：采用低温潜液泵及储罐增压器联合卸车。LNG槽车气相口与储罐的气相口连通，后用卸车/储罐增压器对槽车进行增压到一定压力，槽车内LNG液体经卸车液相口管道进入低温潜液泵，低温潜液泵将LNG增压后充入LNG储罐。



储罐增压：储罐增压采用卸车/储罐增压器实现。



低温潜液泵预冷：打开泵进口阀门和回流阀对低温潜液泵预冷，观测回气温度，预冷合格后接通加气机加气。



加液流程：首先对加气机进行预冷，预冷结束后向汽车加注LNG，先打开加气机回气阀门，使车载储气瓶压力降低，然后向车载储气瓶加注LNG，加注量为液相质量流量计与回气气相质量流量计计量值之差。



BOG气化：正常情况下，LNG 储罐的日蒸发率大约为0.2%，这部分蒸发了的气体简称为BOG，BOG如果不及时排出，将造成储罐压力升高，为此储罐设置了降压调节阀，可根据压力自动排出BOG。储罐蒸发的BOG 和LNG 槽车卸车产生的BOG，通过BOG 气化橇加热后，可作为站内壁挂炉的燃料使用。



倒罐流程：通过低温潜液泵实现倒罐功能。
