LNG加气站是为LNG汽车充装LNG液体的加气站。主要设备组成：LNG储罐、全功能泵撬、LNG加液机。LNG储罐可暂用槽车代替。LNG加气站主要功能模式如下：



加气功能：储罐内的LNG由LNG低温泵抽出增压，通过加液机向汽车加液。



卸车功能：由低温泵将LNG槽车内LNG抽至LNG储罐。



增压功能：将储罐内部分LNG注入气化器气化成BOG进入储罐，当储罐压力达到设定压力时停止。



调温功能：用LNG低温泵从储罐内抽出部分LNG注入增温器后进入储罐，当液体温度达到设定温度时停止。



一般纯LNG加气站由：LNG储罐，泵撬及潜液泵，储罐增压气化器、卸车气化器、EAG加热器（工艺流程不同，这三个气化器也会有相应的变化），加液机等组成。

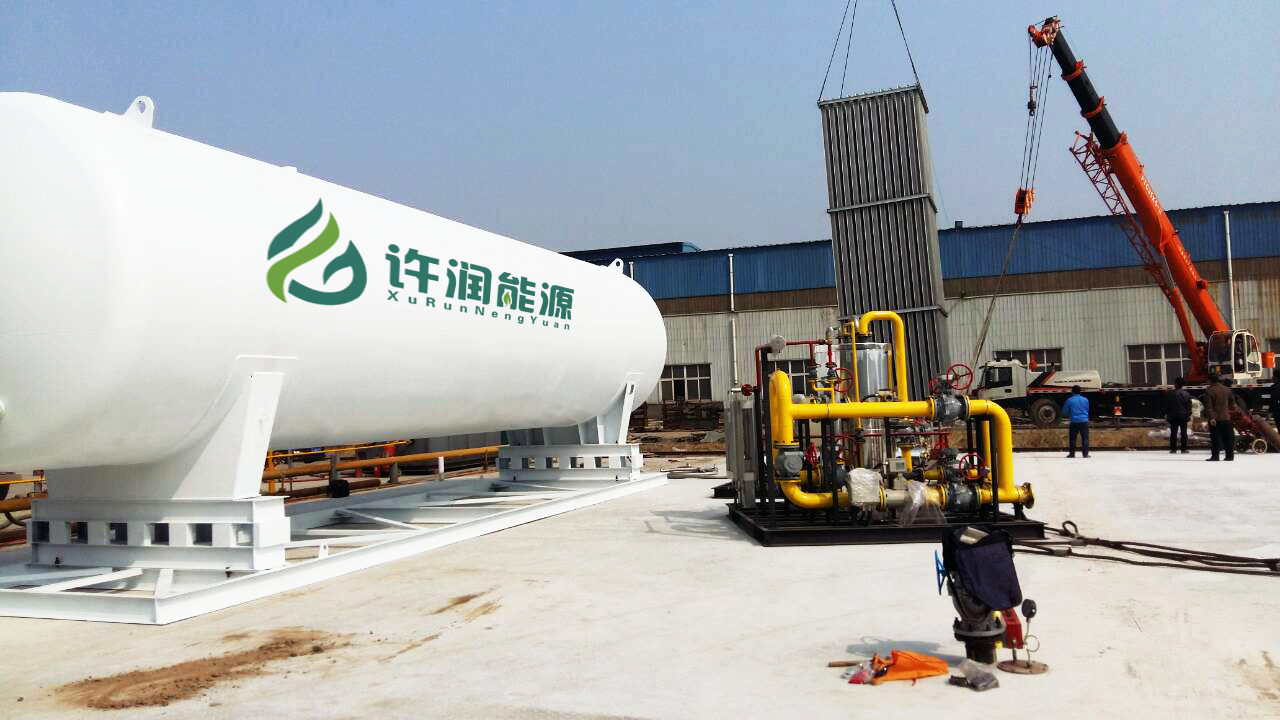

一、LNG储罐

作用：LNG储罐用于LNG液体存储。

外形：立式储罐、卧式储罐

绝热材料：真空粉末（朱光砂）；缠绕式（玻璃纤维）

日蒸发率：<0.3%

设计最高工作压力：1.2MPa

安全阀开启压力：1.25MPa

耐压压力：<1.6MPa

设计温度：-196℃

工作温度：-162℃



储罐的使用注意事项：



1.有双根部阀的储罐，靠近储罐则的阀门，应常开。



2.卸车时，建议储罐的极限充装量为不超过有效容积的90%（厂家给出为几何容积的85%-95%），使用余量不能低于10%。



3.储罐压力高时，不一定为储罐有问题，应考虑整个系统的漏热和存液时间等情况，一般在压力超过1.1MPa时需进行排放泄压，储罐长时间处于高压状态会影响储罐夹层真空的寿命。



4.储罐出现大量的长时间的冒汗或结霜，且压力不停快速上涨时，应考虑其真空失效，应进行紧急处理，手动排压，转移罐内的LNG液体。



5.储罐建议每隔一年进行一次真空检测，储罐为热罐时真空度小于1pa,储罐为冷罐时真空度为小于0.5pa（0.00375TOF）为合格。



6. 储罐不能带液运输，长时间停用时应排放掉罐内的LNG液体。



7. 储罐属压力容器设备，根据中华人民共和国颁布实施的《压力容器安全技术监察规程》要求，安装、维修、改造压力容器，需有相应资质的单位到当地质检部门进行告知，获得许可后才能进行安装、维修、改造。

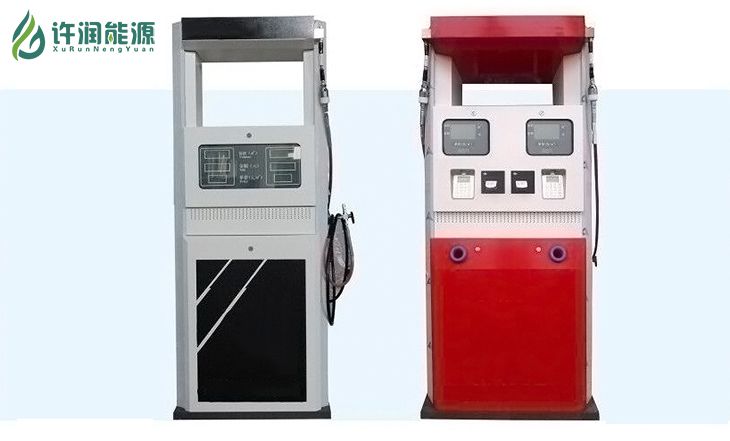

二、加气机

工作介质：LNG

加气速度：3～80kg/min

计量准确度：1.0级

重复性：0.5%

工作压力：1.6MPa

设计温度：-196℃～55℃



真空模块设计

高亮度大屏显示，可调节计量单位

双重拉断保护

标配真空加气软管

可选配防爆小标打印机

金属键盘配置



加气机的使用注意事项：



1. 加液机每次上电之前，应先检查仪表风压力是否足够（>0.4MPa）。



2. 加液机通电后，小循环阀门应起跳，特殊设置的除外；显示屏应显示最后一次加液的数据。小键盘旁屏幕上应显示加注空闲。



3. 应尽量少的进行大循环预冷，可以根据化霜的情况或环境温度来判定，环境温度高时，可适当增加大循环的次数。



4. 加液机的流量计为质量流量计，实体部分并不是真空，内部充装了惰性气体，所以在长时间工作时会结霜。但不建议对流量计保温，否则会影响计量精度。



5.加液枪每次操作前，应先对其进行吹扫，特别是内密封环处冰渣和异物,极易损坏密封圈,缩短密封圈寿命。



6.加液枪密封垫极易损坏，且成本较高，操作时，应双手均衡用力，先泄压，然后压紧手柄平稳的拔出。



7.加液枪的内密封垫损坏时，拔下加液枪会出现泄漏现象；如果加液时发生泄漏，一般为外密封圈损坏。外密封圈比内密封垫更易损坏，内密封垫损坏时，极易伤人。



8.加液枪的密封圈、垫的使用寿命以次数计算，所以尽量减少加液枪的插拔次数，在不使用时，可以把枪放在挂扣处，不用插在加液机的枪座上。

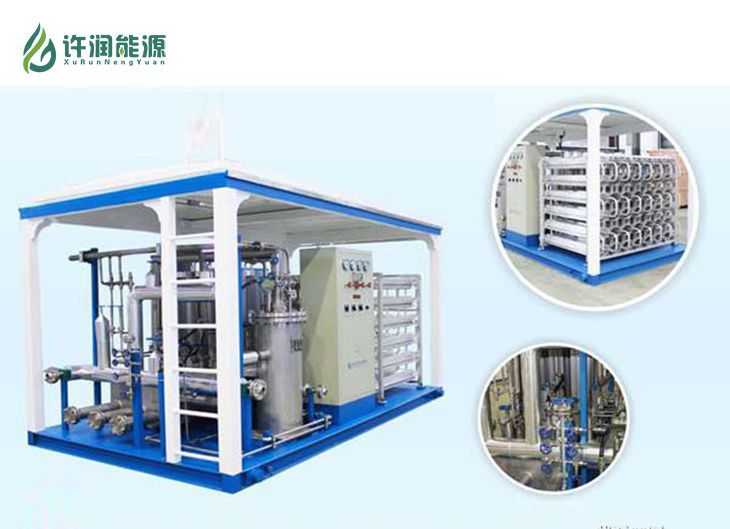

三、LNG泵撬



工作介质：LNG；

充装速度：≤160kg/min

工作压力： ≤ 1.6MPa

设计温度：-196℃～55℃



LNG泵撬使用注意事项：



1.LNG泵撬使用前必须检查每安全旁通放散阀应全部关闭，安全阀进口截止阀门应处于开启态，气动阀全部关闭处于自动状态。



2.LNG泵撬上每段真空管和泵池等部件上有一个抽真空咀，严禁打开该真空咀，否则真空会全部失效。



3.LNG泵撬部分元件只有少数工况时才接触LNG液体，所以工作有可能发生泄漏，在泵撬工作应注意巡察。



4.应每周至少进行一次泵撬上阀门的检查；包括手动/自动阀门。



5.每月应进行一次放散管残液排放操作，雷雨天气时禁止操作，夏季应缩短为15天一次，雨后应立即进行排放操作。



四、LNG低温潜液泵

型号：TC34

输送介质:LNG

流量：340L/min

电机功率：≤11KW

转速：1500～6000r/min

泵池工作压力：1.6MPa

蒸发率：≤ 50%/d



潜液泵使用中的注意事项：



1.程序在进行自动运行时，泵的进出口压差参数不能设置太低。



2.潜液泵正常工作时，变频器上显示的电流应大于4安培以上，低于22.5安培。



3.手动模式，需要启动潜液泵进行工作时，潜液泵必须预冷完成后才能启动，以免损坏潜液泵或缩短泵的寿命。

4.潜液泵运行时声音小，轻快明细，同时振动非常小。



5.ACD潜液泵的维护周期时间为运行4000h需进行检测。



6.设备长时间停用或维护潜液泵时，泵池的进口与回气口、出口等要完全密封，待泵池恢复成常后再进行相应的操作，以免含有水蒸气的空气进入潜液泵，容易造成冰堵，且锈蚀潜液泵部件。



五、阀门的使用注意事项：



1.部分低温阀门在正常工作过程不可避的会出现泄漏的现象。



2.低温阀门一般易在填料处发生泄漏，维护操作时，应泄压后，带上防冻手套进行。



3.阀门出现关不严时，一般为密封垫损坏，或密封垫上有异物，如密封垫损坏则需进行更换，有异物时，拆卸清理后即可使用。



4.手柄卡住不能操作时，应仔细检查填料处的卡帽是否拧得太紧。但切记勿用扳手或辅助加力杆开关，以免损坏气缸等部件。



5.低温阀门的阀杆与低温介质接触，切记加注润滑剂 。



6.阀门的日常检查项目主要有以下内容:

(1)填料压盖处有无泄漏；

(2)阀杆表面是否有杂质或划痕；

(3)气源接口处有无泄漏；

(4)气缸螺栓、螺母有无松动；

(5)确认开启或关闭的指示；



六、安全阀的使用注意事项：



1.尽可能少的避免安全阀两端的截止阀同时关闭，造成安全阀起跳。



2.低温安全阀起跳后，容易冰堵不回座，造成关闭不严一直排气的现象，这时需要将安全阀下面的截止阀关闭，让安全阀恢复为常温后再打开，一般能正常关闭。



3.安全阀的进口的截止阀在正常使用时应处理铅封开启状态，且安全阀出口不能安装阀门等器件。



4.安全阀的起跳压力一般为管道最高工作压力的1.1倍，不能随意进行调整。



5.安全阀应通过质检部门检验后才能投入正常的使用。



七、电子阀的使用注意事项：



1.LNG设备使用的电磁阀，大部分是SMC品牌的防爆型两位三通先导式电磁阀。



2.先导式电磁的结构和工作原理决定了它在正常工作时，电磁阀进口需要0.2MPa以上的压缩气体才能正常工作，所以建议在使用设备时，最好先让仪表风系统工作，让仪表风压力升至正常的范围后，再操作设备。



3.电磁阀的泄气孔不能堵塞，特别是加液机内部的电磁阀，否则会严重影响计量精度。
